Spielzeug-Waage

Kinder lieben den Kaufmannsladen. Dazu braucht man natürlich eine Spielzeug-Waage. Das ist ein wundervolles Spielzeug und die Kinder kommen in Kontakt mit physikalischen Gesetzen.
Diese Waage ist, anders als übliche Spielzeug-Waagen die man kaufen kann, extrem präzise. Wenige Gramm Gewichtsunterschied werden angezeigt. Das liegt an der Verwendung von kleinen Kugellagern an den Drehpunkten. Die Konstruktion des Arms auf Basis eines Paralellogramms verhindert, dass die Waagschalen kippen, wenn sie nach oben oder unten gehen.

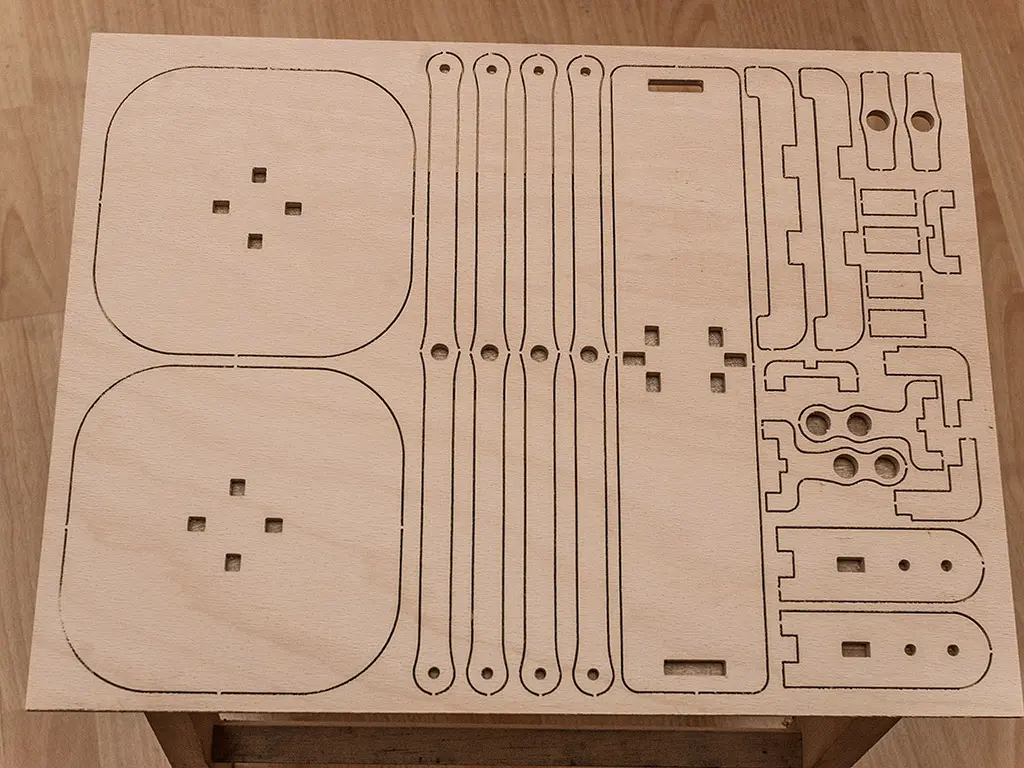

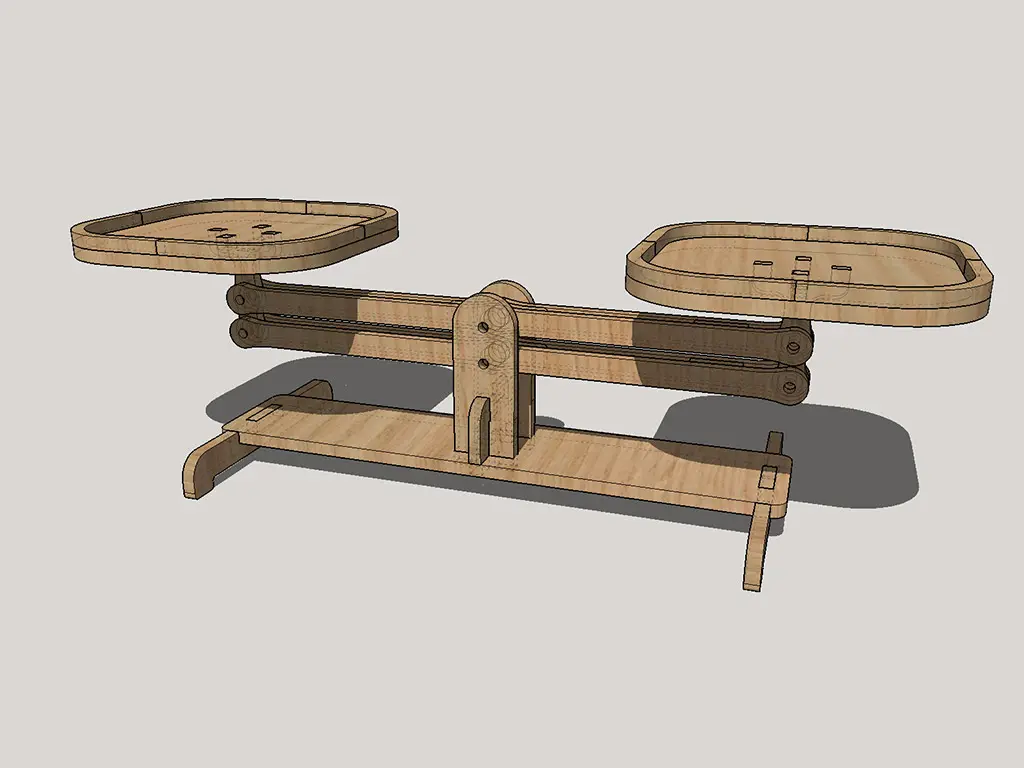

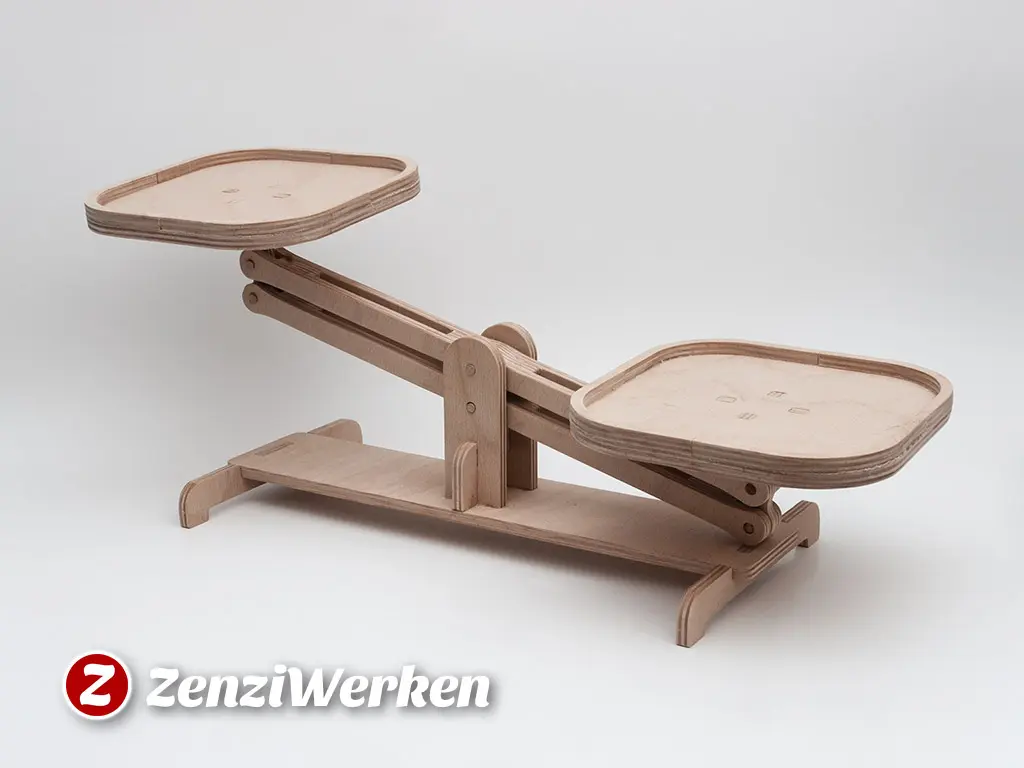

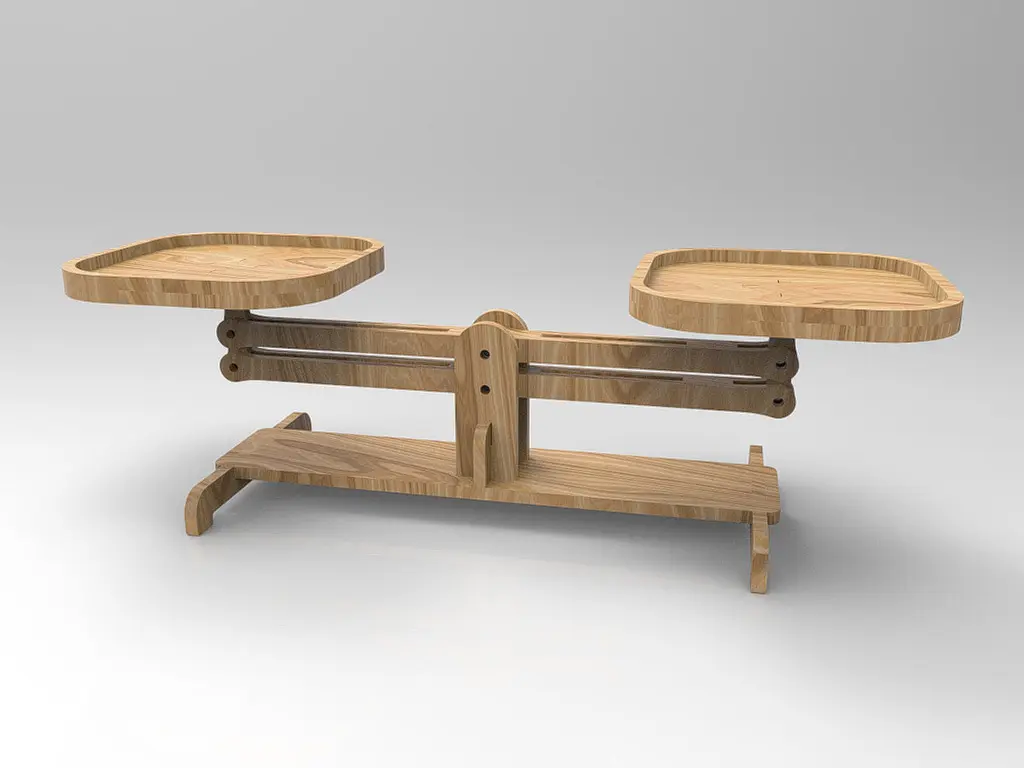

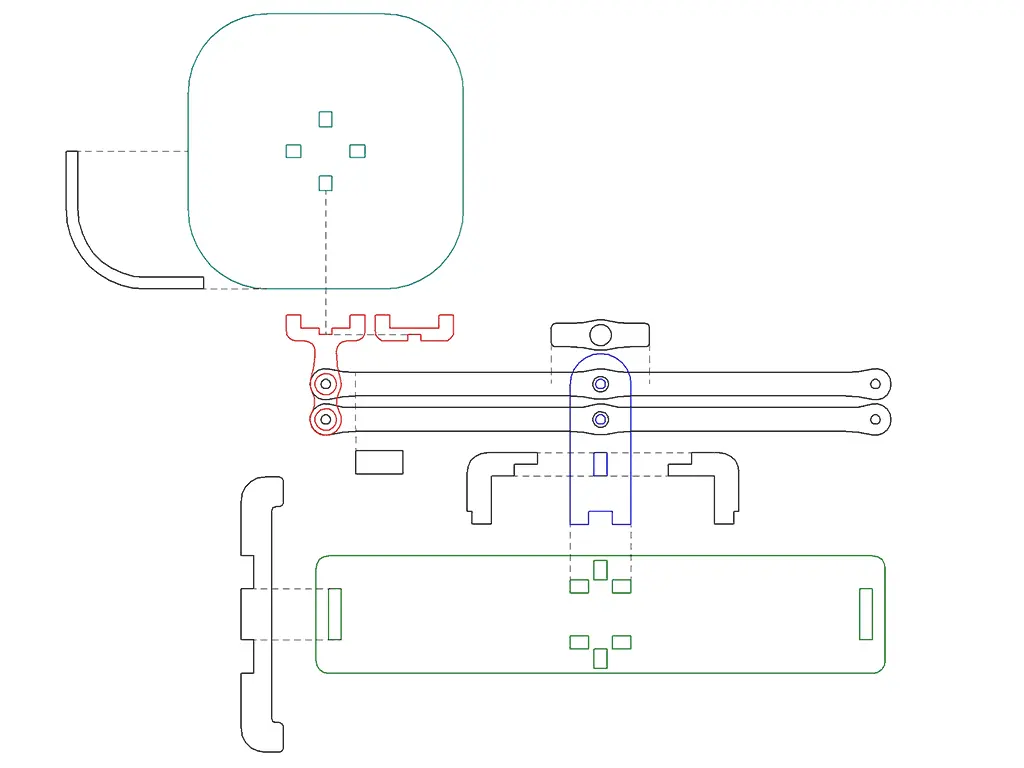

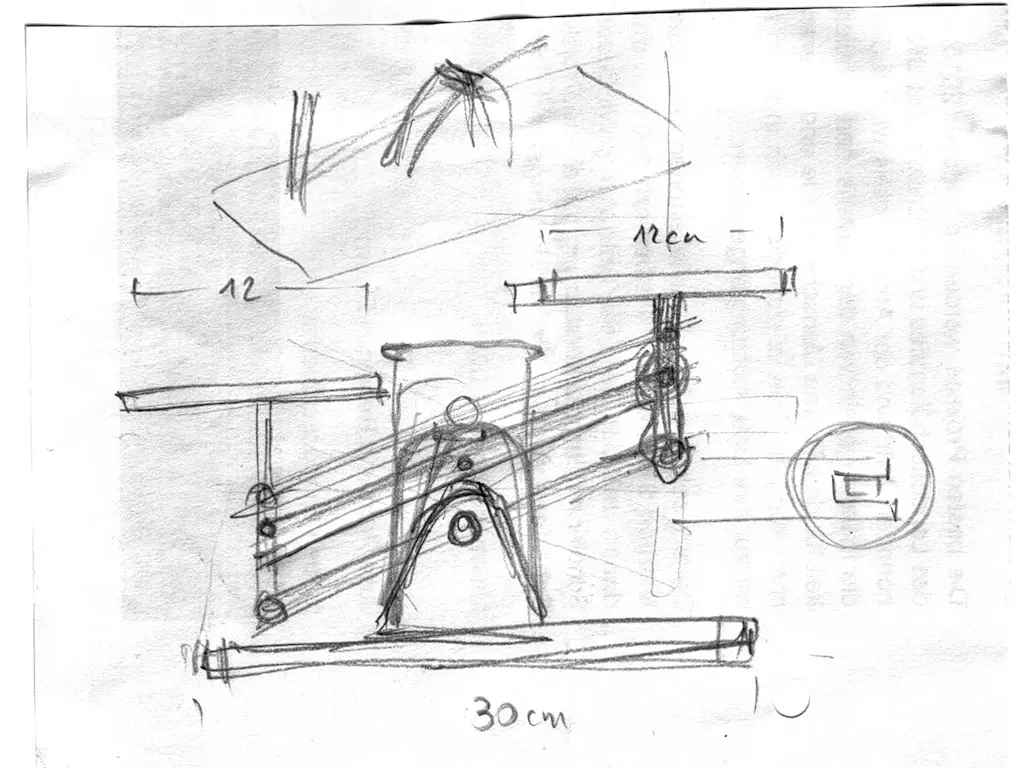

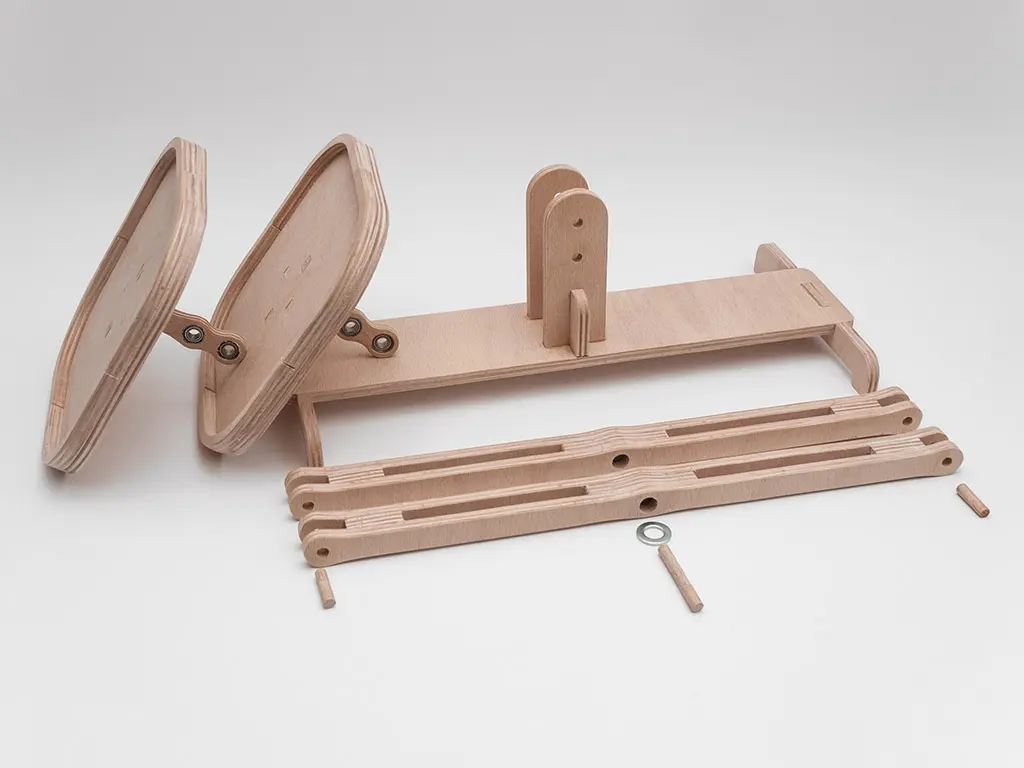

Locke Skizze CAD-Zeichnung 3D-Model zur Kontrolle der Zeichnung 3D-Rendering cnc-geschnittene Teile geschliffene und geklebte Teile Spielzeug-Waage, fertig montiert

zu Thingiverse bei Instructables spendier mir einen Kaffee kommerzielle Nutzung?

Material

  • Buchensperrholz, 6,5 mm stark, ca. 30 x 40 cm + 11 x 20 cm
  • Rundholz, Buche, 5 mm Ø
  • 6x Mini-Kugellager 685 (5x11x5 mm)
  • 2x Beilagscheiben, M5
  • Holzleim

Zeitaufwand

  • Fräsen 45 min
  • Nachbearbeitung / Montage (schleifen / leimen) 30 min

Schwierigkeit

  • mittel, am schwierigsten dürfte die Beschaffung
    der benötigten Materialien sein

Parameter*

MaschineStepcraft420 MaterialSperrholz ZielgruppeKinder KomplexitätSchwierig ZweckFreizeit SoftwareSolidEdge
